Definición del producto

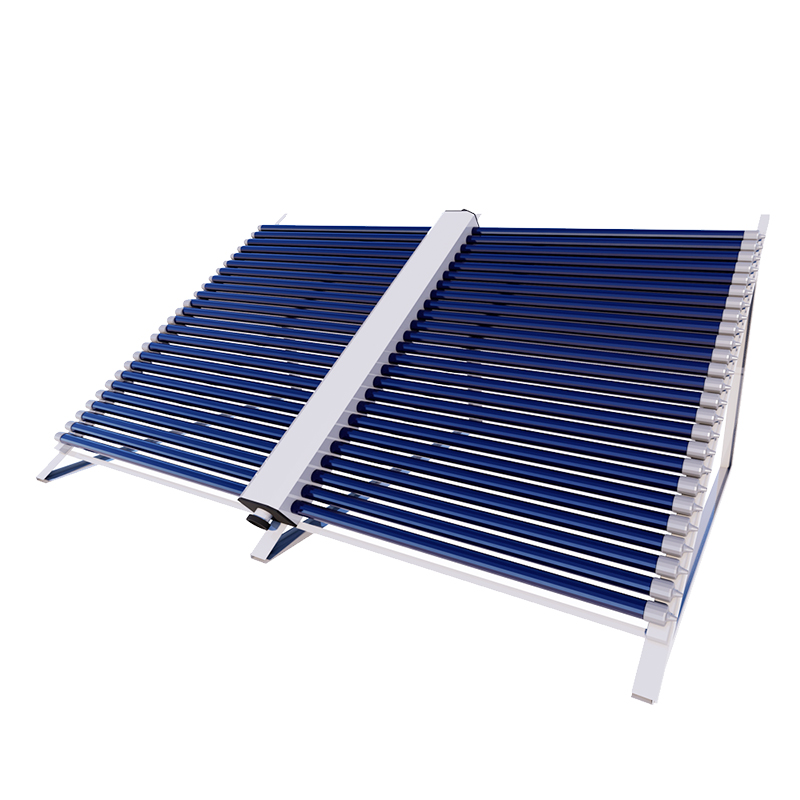

Colector solar tipo inserción directaes un sistema de recolección de calor solar en el que el medio de transferencia de calor fluye directamente a través de tubos absorbedores insertados, lo que permite un intercambio de calor eficiente, una resistencia térmica reducida y una arquitectura de sistema simplificada para aplicaciones de calefacción o agua caliente residenciales, comerciales e industriales.

Parámetros técnicos y especificaciones

• Tipo de colector: Colector solar térmico de tubo de inserción directa

• Material del absorbedor: aleación de cobre/aluminio

• Diámetro del tubo: 8 mm – 14 mm

• Espesor de la pared del tubo: 0,6 mm – 1,2 mm

• Recubrimiento absorbente: Recubrimiento selectivo (α ≥ 0,93, ε ≤ 0,08)

• Presión de trabajo: ≤0,6 MPa

• Rango de temperatura de funcionamiento: -20 °C a 95 °C

• Eficiencia instantánea: 55% – 70%

• Coeficiente de pérdida de calor: ≤4,5 W/(m²·K)

• Superficie del colector: 1,5 m² – 3,0 m² por unidad

• Vida útil de diseño: ≥15 años

Estructura y composición del material.

• Cubierta transparente: Vidrio templado bajo en hierro con alta transmitancia

• Placa absorbente: Placa de metal adherida a tubos de fluido insertados

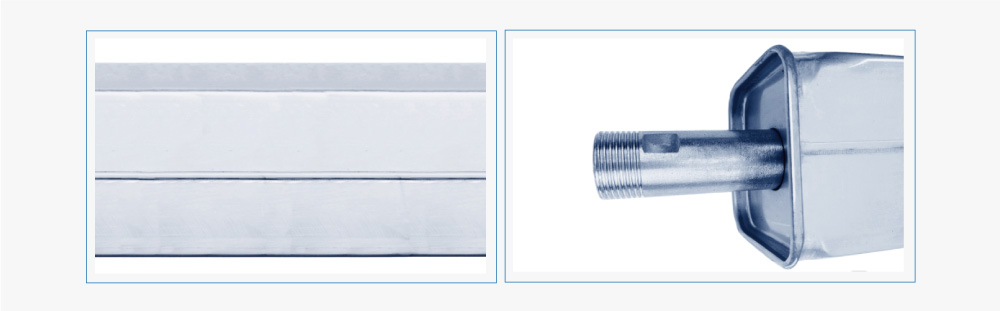

• Tubos de inserción directa:El fluido de transferencia de calor fluye directamente a través del absorbedor

• Capa de aislamiento:Lana mineral o espuma de poliuretano

• Panel traseroChapa de acero galvanizado o aluminio.

• Marco:Aleación de aluminio anodizado para soporte estructural.

Proceso de fabricación

1. Preparación de materiales:Selección de metales absorbentes y vidrio

2. Conformación de tubos:Estibado y doblado de precisión de tubos metálicos.

3. Montaje de inserción directa:Tubos insertados en canales absorbedores

4. Soldadura fuerte o soldadura fuerte: Garantizar la unión térmica y mecánica

5. Aplicación de recubrimiento selectivo: Pulverización catódica al vacío o galvanoplastia

6. Instalación de aislamiento:Aislamiento térmico posterior y lateral

7. Montaje del marco: Refuerzo estructural y sellado

8. Pruebas de rendimiento: Pruebas de presión, eficiencia y fugas

Comparación de la industria

Escenarios de aplicación

• Sistemas residenciales de agua caliente solar

• Calefacción centralizada en apartamentos y dormitorios.

• Hoteles y edificios comerciales.

• Precalentamiento de procesos industriales

• Proyectos EPC de energía renovable

Problemas fundamentales y soluciones

• Baja eficiencia de transferencia de calor:El diseño de inserción directa minimiza la resistencia térmica

• Integración de sistemas complejos:La ruta de fluido simplificada reduce los componentes de control

• dificultad de mantenimiento:Menos piezas móviles mejoran la confiabilidad

• Sensibilidad al costo inicial:El diseño modular permite una inversión escalable

Advertencias de riesgo y medidas de mitigación

• Riesgo de congelación en climas fríos; aplicar soluciones anticongelantes

• Sobrepresión durante el estancamiento; instalar válvulas de seguridad

• Ángulo de instalación inadecuado; siga el diseño de inclinación recomendado

• Degradación del recubrimiento; verificar procesos de recubrimiento selectivo certificados

Guía de Adquisiciones y Selección

1. Definir la demanda de agua caliente y el perfil de carga

2. Seleccione el tamaño y la cantidad del colector

3. Confirmar los límites de presión y temperatura de funcionamiento

4. Evaluar el material absorbente y la calidad del revestimiento.

5. Verificar el cumplimiento de las normas solares locales

6. Evaluar las pruebas del fabricante y la documentación de calidad.

7. Revisar las capacidades de soporte de instalación y mantenimiento

Estudio de caso de ingeniería

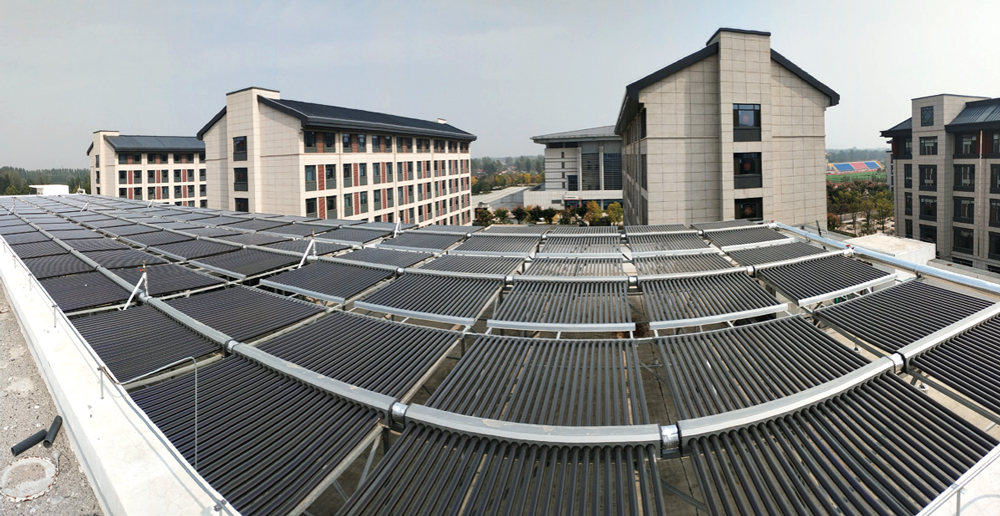

En un proyecto de dormitorios comerciales con capacidad para más de 300 personas, se instaló un sistema de colectores solares de inserción directa con una superficie total de apertura de 180 m². El sistema logró una fracción solar anual superior al 65%, reduciendo significativamente el consumo de energía convencional y los costes operativos, a la vez que mantuvo un suministro estable de agua caliente.

Preguntas frecuentes

1. ¿Qué distingue a los colectores de inserción directa? — El fluido fluye directamente a través de los tubos absorbedores.

2. ¿Son adecuados para climas fríos? — Sí, con protección anticongelante.

3. ¿Qué eficiencia se puede esperar? — Normalmente, una eficiencia instantánea del 55 al 70 %.

4. ¿Es complejo el mantenimiento? — No, la estructura del sistema está simplificada.

5. ¿Qué fluidos se pueden utilizar? — Fluidos de transferencia de calor a base de agua o glicol.

6. ¿Cuál es la vida útil? — Generalmente más de 15 años.

7. ¿Son compatibles con tanques de almacenamiento? — Sí, se aplican los tanques estándar.

8. ¿Qué ángulo de instalación se recomienda? — Generalmente latitud ±10°.

9. ¿Requieren sistemas de seguimiento? — No, una instalación fija es suficiente.

10. ¿Se pueden integrar con calderas? — Sí, como solución de calefacción híbrida.

Llamado a la acción

Para obtener hojas de datos técnicos, soporte para el diseño de sistemas, información de precios o muestras de proyectos relacionados con las soluciones de colectores solares de tipo inserción directa, envíe los requisitos de su aplicación para obtener una respuesta profesional.
